Волоконно-оптический удлинитель AVMATRIX FE1121 3G-SDI 20км

Волоконно-оптический удлинитель AVMATRIX FE1121 3G-SDI 20км
1 передатчик и 1 приемник, передает 1080p на расстояние до 20 км, максимальная пропускная способность 3 Гбит/с. Автоматическое переключение SD-SDI/HD-SDI/3G-SDI
Категории
В наличии
Код: 30000
40 100
Количество:
Сравнение
Заказ по телефону:+7 (495) 796-89-82
Волоконно-оптический удлинитель AVMATRIX FE1121 3G-SDI 20км
Описание

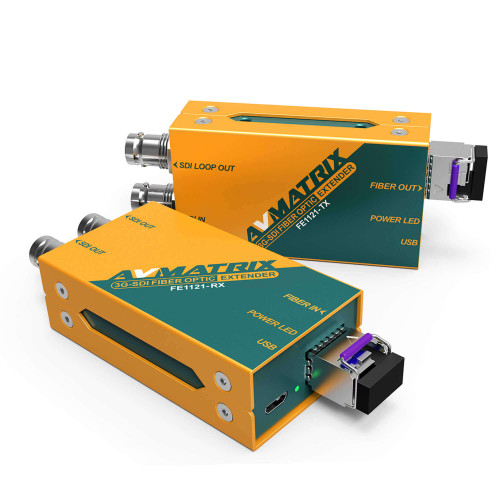

Волоконно-оптический удлинитель FE1121 3G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 1080p со звуком и метаданными, а также поддерживает уровни A и B SDI интерфейса. Он оснащен проходным SDI-выходом для передатчика и двумя SDI-выходами приемника и поддерживает сигналы 3G / HD / SD SDI. Многомодовое волокно также можно использовать, но на более коротких расстояниях.

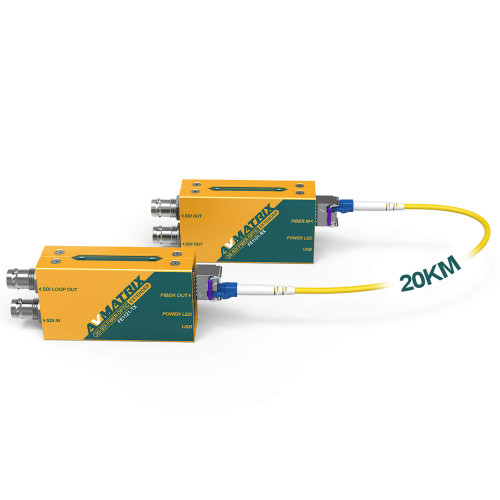

Передача до 20 км

Волоконно-оптический удлинитель FE1121 3G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 20 км.

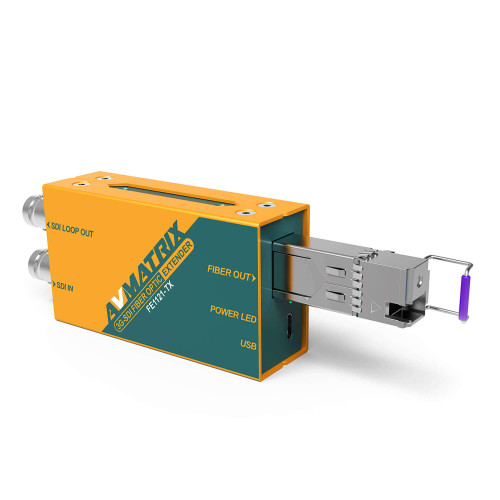

Модуль SFP с разъемом LC

В волоконном удлинителе используется конструкция SFP с возможностью горячего подключения и LC-разъемом. Вы можете заменить модуль в любое время и в любом месте. Он предназначен для передачи данных со скоростью от 50 Мбит/с до 3 Гбит/с, совместим с SFP MSA, SFF-8472 и SMPTE 297M—2006.

Компенсация потерь и восстановление сигнала SDI

Компенсация потерь на входе SDI и восстановление сигнала на выходах SDI для максимальной передачи до 120 м для 3G и 140 м для HD-SDI. Это обеспечивает качественную передачу и улучшает показатели глазковой диаграммы, а также обеспечивает полную совместимость с форматами 3G уровней A и B.

Основные характеристики

  • Дальность передачи 20 км

  • Поддержка 3 Гбит уровня A и уровня B (все форматы)

  • Оптоволоконный передатчик и приемник SFP/ LC

  • Компенсация потерь и восстановление сигнала SDI

  • 3G-SDI вход и проходной выход на передатчике

  • Два выхода 3G-SDI на приемнике

  • SDI вход с автоматическим переключением SD, HD и 3G

  • USB-источник питания


Характеристики

Модель AVMATRIX FE1121 3G-SDI
Интерфейсы

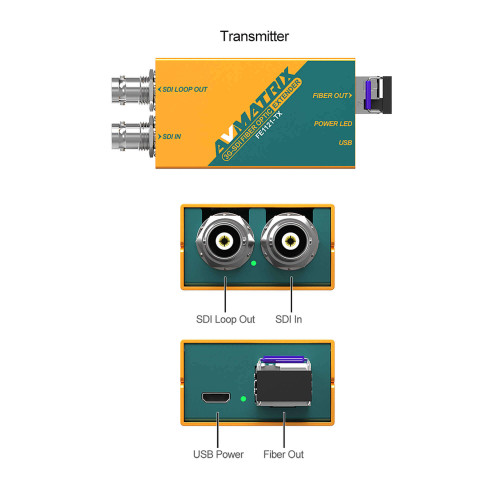

Вход видео SDI передатчика SD/HD/3G-SDI (75Ω BNC) ×1
Проходной SDI выход передатчика SD/HD/3G-SDI (75Ω BNC) х1
Оптический выход передатчика SFP модуль с LC разъемом х1

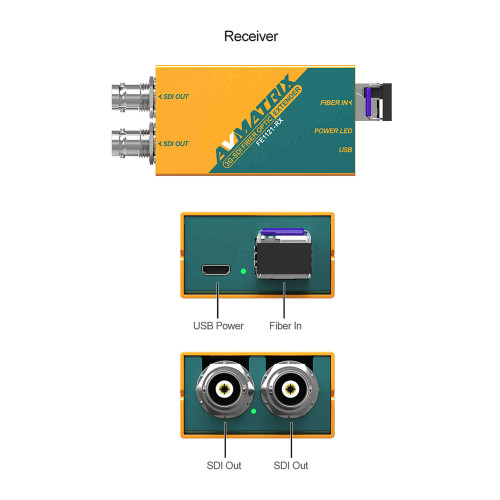

Оптический вход приемника SFP модуль с LC разъемом х1
Выход видео SDI приемника SD/HD/3G-SDI (75Ω BNC) х2
Поддерживаемые стандарты
Оптические модули SFP module: Hot-pluggable
Connector style: LC
Fiber type: Single-mode
Optical wavelength: 1310nm
Max. bandwidth: 13Gbps
Optical transmit power: -2.3dBm
Receiver sensitivity: -16dBm
Максимальная дистанция передачи в одномодовом режиме 20 км (12.5 миль) для сигнала 3G (1080P)
Оптические стандарты SMPTE 297M 2006
Стандарты SDI 3 Gbit Level A & level B
SMPTE 259M, SMPTE 292M,
SMPTE 424M, SMPTE 296M,
SMPTE 274M, SMPTE 425M, ITU-R BT.656, ITU-R BT.601
Автопереключение SDI SD/HD/3G-SDI на входе
Скорость передачи SDI SD/HD/3G-SDI
SDI цветовое пространство YUV, RGB
Компенсация потерь и восстановление сигнала SDI Есть, вход и выход SDI обеспечивают максимальную производительность до 120м для 3G-SDI
Аудио в SDI Поддерживает 16 встроенных каналов звука
Прочие параметры
Питание Micro USB
Потребляемая мощность Передатчик: 1.5 Вт, Приемник: 1.5 Вт
Диапазон напряжения DC 3.3-5В
Рабочая температура 0℃~60℃
Температура хранения -10℃~70℃
Относительная влажность 0%~90% без конденсата

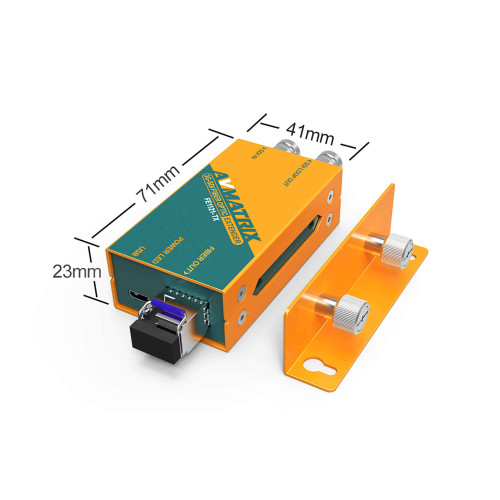

Размеры 71×41×23 мм
Вес 200 г+200 г

Комплектация

  • Передатчик волоконно-оптический FE1121-TX (3G-SDI)
  • Приемник волоконно-оптический FE1121-RX (3G-SDI)
  • Блок питания 5V специальный – 2 шт
  • USB кабель – 2 шт
  • Монтажный кронштейн – 2 шт
  • Руководство по эксплуатации и гарантийный талон
